S-fästet är den svenska standarden för snabbfästen på grävmaskiner. Steelwrist, Rototilt, Engcon och OilQuick tillverkar snabbfästen och rotortiltar för S-standarden, så en skopa med rätt S-fäste passar oavsett märke på snabbfästet.
Siffran är tappens diameter
Siffran i namnet är diametern på skopans axeltappar i millimeter. Ett S40-fäste har tappar på 40 mm. S30 finns i två bredder, 150 och 180, så där måste du även veta innerbredden.
| Fäste | A, tappdiameter | B, innerbredd | C, avstånd mellan tappar |
|---|---|---|---|
| S30/150 | 30 mm | 152 mm | 200,5 mm |
| S30/180 | 30 mm | 182 mm | 230,5 mm |
| S40 | 40 mm | 202 mm | 300,5 mm |
| S45 | 45 mm | 292 mm | 430,5 mm |
| S50 | 50 mm | 272 mm | 430,5 mm |
| S60 | 60 mm | 342 mm | 480,5 mm |
| S70 | 70 mm | 452 mm | 600,5 mm |
Mått enligt Kalantos datablad för S-fästen.

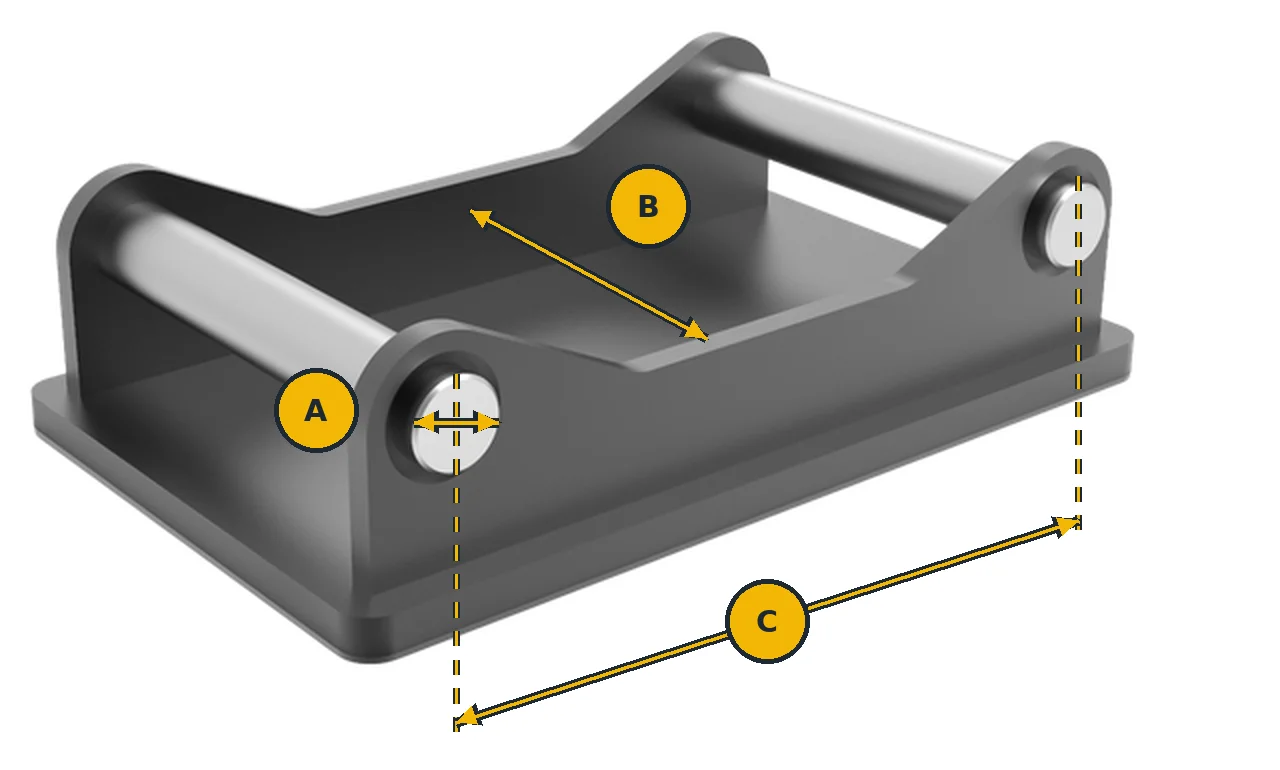

Så mäter du ditt fäste
- A: mät diametern på axeltapparna på en skopa du redan har.
- B: mät innerbredden mellan fästets sidoplåtar.
- C: mät avståndet mellan tapparnas mittpunkter.
Jämför med tabellen. Står fästet instansat på snabbfästet eller i maskinens papper går det förstås också bra.
Vanligast per maskinstorlek
- 0-2 ton: oftast S30/150
- 2-3 ton: oftast S30/180
- 3-4 ton: oftast S40
- 4-6 ton: oftast S40
- 6-9 ton: oftast S45
Det är riktvärden. Många maskiner byggs om med rotortilt och får då ett annat fäste än från fabrik, så mät alltid om du är osäker.
Har du inte S-fäste? Kalanto tillverkar även skopor med Lehnhoff-fäste och andra system. Fråga oss med maskinmodell, så tar vi fram pris.
Nästa steg: välj rätt skopa till din maskin eller se alla skopor.
